Оптик элемтә үсеше белән оптик элемтә компонентлары да тиз үсә.Оптик элемтә компонентларының берсе буларак, оптик модуль фотоэлектрик конверсия ролен башкара.Оптик модульләрнең күп төрләре бар, гомумиләре - QSFP28 оптик модуль, SFP оптик модуль, QSFP + оптик модуль, CXP оптик модуль, CWDM оптик модул, DWDM оптик модул һ.б.Eachәр оптик модульдә төрле сценарийлар һәм функцияләр бар.Хәзер мин сезгә CWDM оптик модулын тәкъдим итәрмен.
CWDM - мегаполис челтәренең керү катламы өчен аз чыгымлы WDM тапшыру технологиясе.Принципта, CWDM оптик мультиплексерны куллану, төрле дулкын озынлыгының мультиплекс оптик сигналларын тапшыру өчен бер оптик җепселгә куллану.сигнал, тиешле кабул итү җиһазларына тоташыгыз.
Алайса, CWDM оптик модуле нәрсә ул?
CWDM оптик модул - CWDM технологиясе ярдәмендә оптик модуль, ул челтәр җиһазлары белән CWDM мультиплексер / демултиплексер арасындагы бәйләнешне тормышка ашыру өчен кулланыла.CWDM мультиплексерлары / демултиплексерлар белән кулланылганда, CWDM оптик модульләре бер үк җепселдә аерым оптик дулкын озынлыгы (1270нмнан 1610нм) булган берничә мәгълүмат каналын җибәреп челтәр сыйдырышлыгын арттырырга мөмкин.
CWDM өстенлекләре нинди?
CWDM-ның иң мөһим өстенлеге - аз җиһаз бәясе.Моннан тыш, CWDMның тагын бер өстенлеге - ул челтәрнең эш бәясен киметә ала.Кечкенә күләм, аз энергия куллану, җиңел хезмәт күрсәтү һәм CWDM җиһазларын уңайлы тәэмин итү аркасында, 220В AC электр белән тәэмин итү кулланылырга мөмкин.Дулкын озынлыклары аз булганлыктан, такта резерв сыйдырышлыгы кечкенә.8 дулкын кулланган CWDM җиһазларының оптик җепселләргә махсус таләпләре юк, һәм G.652, G.653, һәм G.655 оптик җепселләр кулланылырга мөмкин, һәм булган оптик кабельләр дә кулланылырга мөмкин.CWDM системасы оптик җепселләрнең тапшыру сыйфатын сизелерлек арттырырга һәм оптик җепсел ресурсларын куллануны яхшыртырга мөмкин.Метрополитен челтәре төзелеше билгеле бер дәрәҗәдә оптик җепсел ресурслары кытлыгы яки арендага алынган оптик җепселләрнең югары бәясе белән очраша.Хәзерге вакытта, типик дулкын озынлыгы дивизион мультиплексинг системасы 8 оптик канал белән тәэмин итә ала, һәм ITU-T спецификациясе буенча Г.694.2 спецификациясе буенча күпчелек 18 оптик каналга ирешә ала.
CWDMның тагын бер өстенлеге - аның кечкенә күләме һәм аз энергия куллануы.CWDM системасындагы лазерларга ярымүткәргеч суыткычлар һәм температураны контрольдә тоту функцияләре кирәк түгел, шуңа күрә энергия куллану сизелерлек кимергә мөмкин.Мәсәлән, DWDM системасындагы һәр лазер якынча 4W көч куллана, суыткычсыз CWDM лазеры бары тик 0,5Вт көч куллана.CWDM системасында гадиләштерелгән лазер модуле интеграль оптик транссивер модулының күләмен киметә, һәм җиһаз структурасын гадиләштерү җиһаз күләмен киметә һәм җиһаз бүлмәсендә урынны саклый.
CWDM оптик модульләренең төрләре нинди?

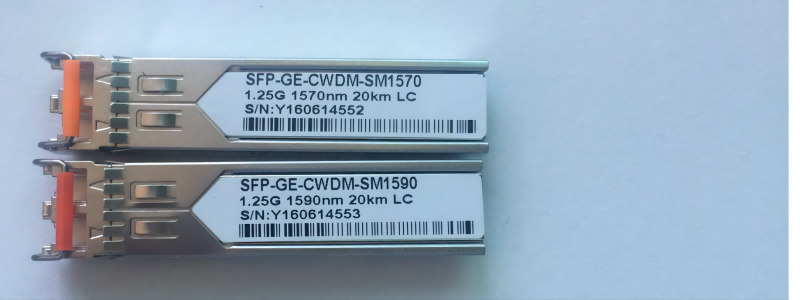

(1) CWDM SFP оптик модуль
CWDMSFP оптик модул - CWDM технологиясен берләштергән оптик модуль.Традицион SFP шикелле, CWDM SFP оптик модуле - күчергеч яки роутерның SFP портына кертелгән кайнар алыш-биреш кертү / чыгару җайланмасы, һәм бу порт аша оптик җепсел челтәренә тоташтырылган.Бу экономик һәм эффектив челтәр тоташуы чишелеше, Gigabit Ethernet һәм Fiber Channel (FC) кебек кампусларда, мәгълүмат үзәкләрендә, мегаполис челтәрләрендә киң кулланыла.
(2) CWDM GBIC (Гигабит интерфейс конвертеры)
GBIC - челтәрне тоташтыру өчен Gigabit Ethernet портына яки уясына тоташкан кайнар алыштырыла торган кертү / чыгару җайланмасы.GBIC шулай ук трансцивер стандарты, гадәттә Gigabit Ethernet һәм Fiber Channel белән берлектә кулланыла, һәм нигездә Gigabit Ethernet ачкычларында һәм роутерларда кулланыла.Стандарт LH өлешеннән гади яңарту, махсус дулкын озынлыгы булган DFB лазерларын кулланып, CWDM GBIC оптик модульләр һәм DWDM GBIC оптик модульләр үсешенә ярдәм итә.GBIC оптик модульләр гадәттә Gigabit Ethernet оптик җепсел тапшыру өчен кулланыла, ләкин алар шулай ук кайбер очракларда катнашалар, оптик җепсел челтәренең тизлеген киметү, тизлекне тизләтү һәм 2,5 Гб / с тирәсе тапшыру кушымталары кебек.
GBIC оптик модулын кайнар алыштырырга мөмкин.Бу үзенчәлек, торакның дизайны белән берлектә, GBIC оптик модулын кертеп, тышкы интерфейсның бер төреннән икенче бәйләнеш төренә күчү мөмкинлеген бирә.Гадәттә, GBIC еш SC интерфейс тоташтыручылары белән берлектә кулланыла.
(3) CWDM X2
CWDM X2 оптик модуль, CWDM оптик мәгълүмат элемтәсе өчен кулланыла, мәсәлән, 10G Ethernet һәм 10G Fiber Channel кушымталары.CWDMX2 оптик модулының дулкын озынлыгы 1270нмнан 1610нмга кадәр булырга мөмкин.CWDMX2 оптик модуль MSA стандартына туры килә.Ул 80 километрга кадәр тапшыру дистанциясен хуплый һәм дуплекслы SC бер режимлы җепселле пач шнурына тоташтырылган.
(4) CWDM XFP оптик модуль
CWDM XFP оптик модул белән CWDM SFP + оптик модуль арасындагы төп аерма - тышкы күренеш.CWDM XFP оптик модул CWDM SFP + оптик модульдән зуррак.CWDM XFP оптик модулының протоколы - XFP MSA протоколы, ә CWDM SFP + оптик модуль IEEE802.3ae, SFF-8431, SFF-8432 протоколларына туры килә.
(5) CWDM SFF (кечкенә)
SFF - беренче коммерция кечкенә оптик модуль, ул гадәти SC төренең яртысын гына ала.CWDM SFF оптик модул куллану диапазонын 100Мдан 2,5Гга кадәр арттырды.SFF оптик модульләрен җитештерүче җитештерүчеләр күп түгел, һәм хәзер базар нигездә SFP оптик модульләр.
(6) CWDM SFP + оптик модуль
CWDM SFP + оптик модуль мультиплекслары, төрле дулкын озынлыкларының оптик сигналларын тышкы дулкын озынлыгы мультиплексеры аша һәм аларны бер оптик җепсел аша тараталар, шуның белән оптик җепсел ресурсларын саклыйлар.Шул ук вакытта, кабул итү ахыры катлаулы оптик сигналны таркату өчен дулкын бүлү мультиплексерын кулланырга тиеш.CWDM SFP + оптик модуль 18 полосага бүленә, 1270нмнан 16га кадәр
10нм, ике төркем арасында 20нм интервал белән.
