Standar sing ana gandhengane karo industri komunikasi optik utamane asale saka organisasi kayata IEEE, ITU, lan MSA Industry Alliance.Ana sawetara standar kanggo modul 100G.Pelanggan bisa milih jinis modul sing paling larang miturut skenario aplikasi sing beda.Kanggo aplikasi jarak cendhak ing 300m, serat multimode lan laser VCSEL biasane digunakake, lan kanggo transmisi 500m-40km, serat mode tunggal, DFB utawa EML laser biasane digunakake.
Dibandhingake karo sistem transmisi divisi 2.5G, 10G utawa 40G, transmisi optik 100G nggunakake panrima koheren digital kanggo map kabeh sifat optik sinyal optik menyang domain listrik liwat bhinéka phase lan bhinéka polarisasi, lan nggunakke teknologi pangolahan sinyal digital diwasa ing domain listrik. .Domain nindakake demultiplexing polarisasi, kompensasi pemerataan gangguan saluran, pemulihan wektu, estimasi fase operator, estimasi simbol lan dekoding linier.Nalika nyadari transmisi optik 100G, sawetara owah-owahan teknologi utama wis dumadi ing modul optik 100G, kalebu teknologi modulasi fase polarisasi multiplexing, teknologi resepsi koheren digital, teknologi pengkodean koreksi kesalahan super generasi katelu, lan liya-liyane, saengga bisa nyukupi kabutuhan pangguna. lan wektu.Kabutuhan progresif.
Paket utama modul optik 100G utamane kalebu CXP, CFP, CFP2, CFP4, CFP8, lan QSFP28.Kanthi pangembangan ing taun-taun pungkasan, kiriman produk seri CFP saya suda, lan paket QSFP28 wis menangake kamenangan sakabèhé amarga ukuran sing luwih cilik lan konsumsi daya sing luwih murah, lan umume paket 200G lan 400G sing mentas muncul uga nggunakake QSFP- Paket DD.Saiki, umume perusahaan modul optik duwe produk seri 100G ing paket QSFP28 ing pasar.

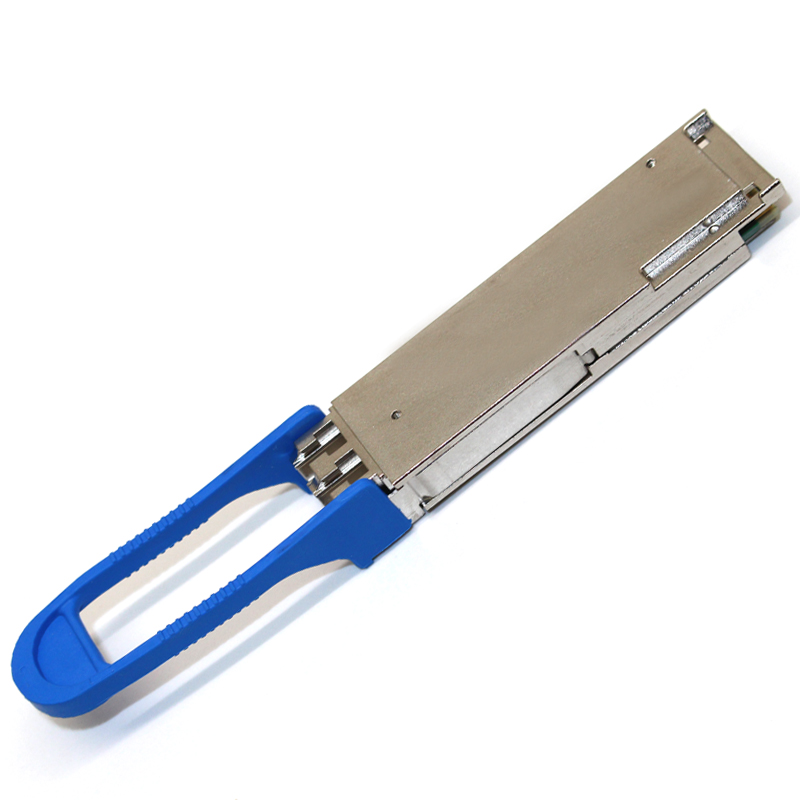

1.1 100G QSFP28 modul optik
Modul optik QSFP28 nduweni konsep desain sing padha karo modul optik QSFP.Kanggo QSFP28, saben saluran bisa ngirim lan nampa data nganti 28Gbps.Dibandhingake karo modul optik CFP4, modul optik QSFP28 luwih cilik tinimbang modul optik CFP4.Modul optik QSFP28 nduweni kauntungan Kapadhetan liwat modul optik CFP4, lan konsumsi daya sak operasi biasane ora ngluwihi 3.5W, nalika konsumsi daya saka modul optik liyane biasane antarane 6W lan 24W.Saka sudut pandang iki, konsumsi daya luwih murah tinimbang modul optik 100G liyane.
1.2 100G CXP modul optik
Tingkat transmisi modul optik CXP dhuwuré 12 * 10Gbps, lan ndhukung plugging panas."C" nuduhake 12 ing heksadesimal, lan angka Romawi "X" nuduhake yen saben saluran nduweni tingkat transmisi 10Gbps."P" nuduhake pluggable sing ndhukung plugging panas.Modul optik CXP utamané ngarahke ing pasar komputer-kacepetan dhuwur, lan iku tambahan saka modul optik CFP ing pusat data Ethernet.Secara teknis, modul optik CFP digunakake bebarengan karo serat optik multimode kanggo transmisi data jarak cendhak.Amarga pasar serat multimode mbutuhake panel kapadhetan dhuwur, ukurane durung dioptimalake kanggo pasar serat multimode.
Modul optik CXP dawane 45mm lan ambane 27mm, lan luwih cilik tinimbang modul optik XFP lan modul optik CFP, saengga bisa nyedhiyakake antarmuka jaringan Kapadhetan sing luwih dhuwur.Kajaba iku, modul optik CXP minangka sistem konektor tembaga sing ditemtokake dening Asosiasi Perdagangan Broadband Nirkabel, sing bisa ndhukung 12 10GbE kanggo 10GbE, 3 transmisi link 10G kanggo saluran 40GbE utawa 12 10G Ethernet Fiber Channel utawa nirkabel 12 * QDR link transmisi broadband sinyal.

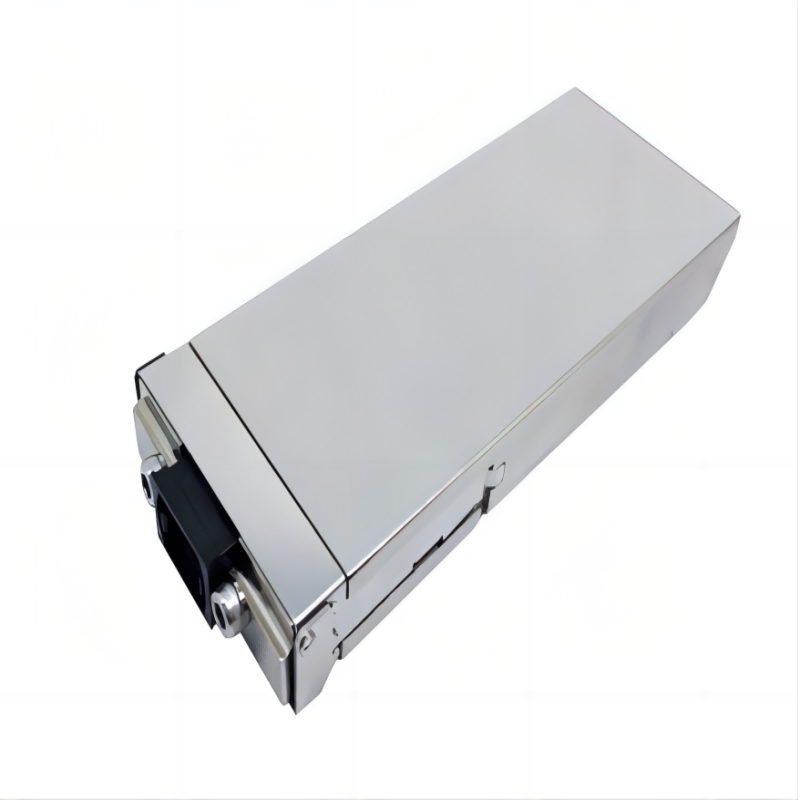

1.3 100G CFP/CFP2/CFP4 modul optik
CFP Multi-Source Agreement (MSA) nemtokake syarat yen modul optik hot-swappable bisa diterapake ing transmisi jaringan 40G lan 100G, kalebu Ethernet kecepatan tinggi generasi sabanjure (40GbE lan 100GbE).Modul optik CFP ndhukung transmisi ing serat mode siji lan multi-mode kanthi macem-macem tarif, protokol lan dawa link, kalebu kabeh antarmuka gumantung media (PMD) sing kalebu ing standar IEEE 802.3ba, lan jaringan 100G ngemot telung PMD: 100GBASE -SR10 bisa ngirim 100m, 100GBASE-LR4 bisa ngirim 10KM, lan 100GBASE-ER4 bisa ngirim 40KM.
Modul optik CFP dirancang kanthi basis antarmuka modul optik pluggable cilik (SFP), nanging ukurane luwih gedhe lan ndhukung transmisi data 100Gbps.Antarmuka listrik sing digunakake dening modul optik CFP nggunakake saluran 10 * 10Gbps kanggo transmisi ing saben arah (RX, TX), saengga ndhukung konversi bebarengan 10 * 10Gbps lan 4 * 25Gbps.Modul optik CFP bisa ndhukung sinyal 100G tunggal, OTU4, sinyal 40G, OTU3 utawa STM-256/OC-768.
Sanajan modul optik CFP bisa nyadari aplikasi data 100G, amarga ukurane gedhe, ora bisa nyukupi kabutuhan pusat data kepadatan dhuwur.Ing kasus iki, panitia CFP-MSA wis nemtokake rong wangun liyane: modul optik CFP2 lan CFP4.
